Ersatzteile für USM Haller: Welches Teil brauche ich?

Kurz gesagt

Ein defektes Teil an einem USM Haller Möbel lässt sich einzeln austauschen – das Möbel muss dafür nicht zerlegt oder ersetzt werden. Entscheidend für die richtige Bestellung sind drei Angaben: welches Bauteil defekt ist, welches Systemmaß es hat und in welcher Farbe es lackiert ist. Dieser Ratgeber führt dich durch alle drei Schritte.

HAUS Lab ist Hersteller kompatibler Ersatzteile für USM Haller Möbel und liefert die Teile einzeln – für Reparatur und Erhalt bestehender Möbel.

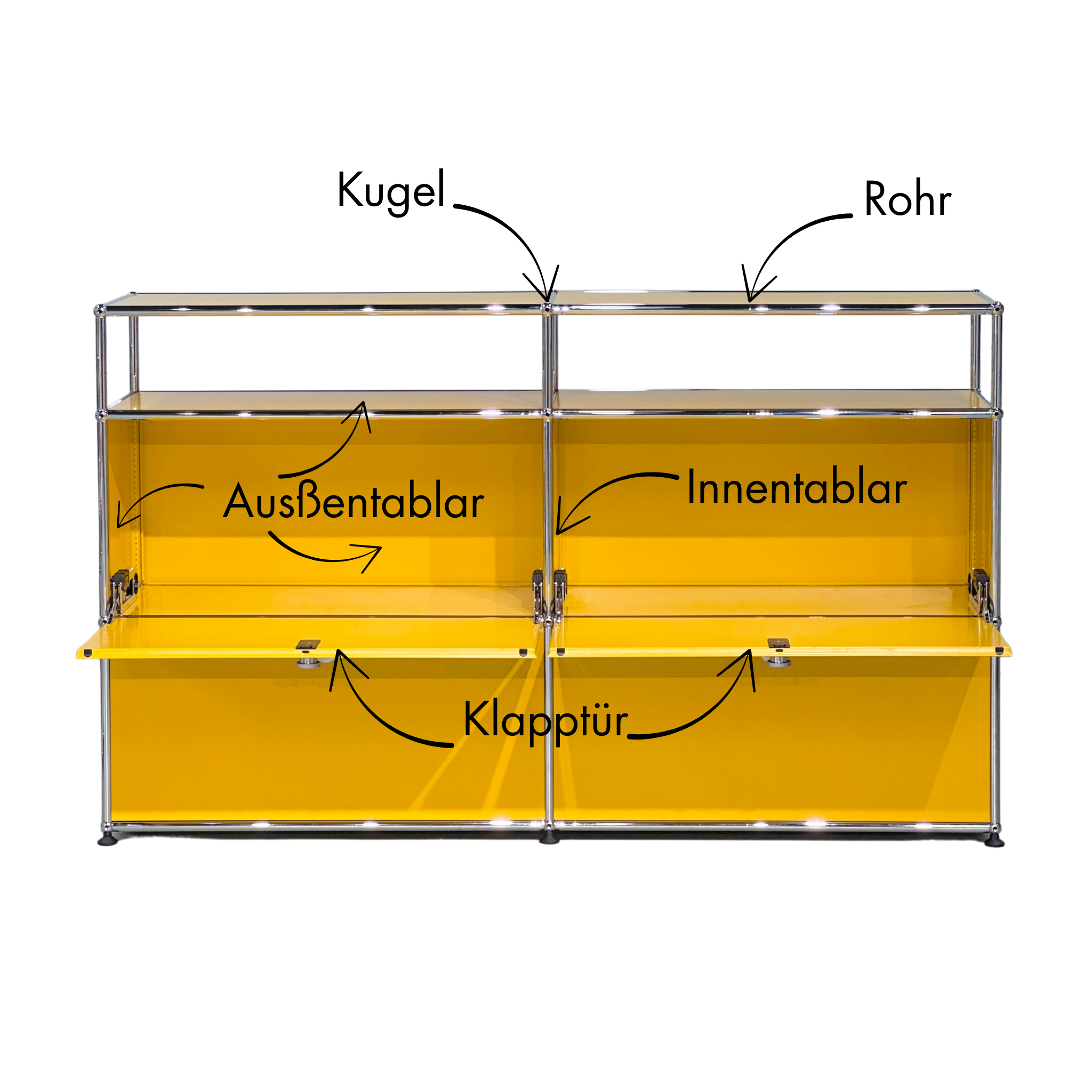

Die Bauteile im Überblick

Bauteil	Funktion im Möbel	Woran du es erkennst
Kugel	Knotenpunkt, verbindet bis zu sechs Rohre	Verchromte Kugel an jeder Ecke und Kreuzung
Rohr	Verbindet zwei Kugeln, bildet das Gerüst	Verchromtes Rundrohr zwischen den Kugeln
Konnektor	Sitzt im Rohrende und verschraubt es in der Kugel	Nur bei Demontage sichtbar, im Rohrende
Außentablar	Lackierte Metallfläche, Boden oder Außenseite	Glatte Oberfläche
Innentablar	Lackierte Metallfläche zwischen zwei Fächern	Umlaufende Löcher auf der Oberfläche
Glas-Tablar	Fläche aus ESG-Klarglas	Durchsichtige Fläche mit Chromecken
Schwerlast-Glastablar	Fläche aus 8 mm ESG, Rückseite weiß lackiert	Weiße Glasfläche ohne sichtbare Ecken
Zwischentablar	Fachboden innerhalb eines Fachs, zwischen den beiden Seitenwänden	Fläche im Fach, an den Seitenwänden befestigt
Magazinständer (Schrägtablar)	Schräge Ablage für Zeitschriften und Prospekte, hochklappbar	Schräge Fläche vorn im Fach
Klapptür	Lackierte Tür, klappt nach unten auf	Tür mit Griff, Federbändern und Dämpfung
Glas-Tür	Tür aus Glas mit Chrom-Beschlägen	Durchsichtige Tür
Ausziehtablar	Herausziehbarer Boden auf zwei Teleskopschienen	Boden, der sich aus dem Fach ziehen lässt
Einlegerahmen	Die vier Wände der Schublade, steht auf dem Ausziehtablar	Rahmen aus vier Wänden ohne eigenen Boden
Schubladenfront	Front mit Griff, vorn am Ausziehtablar befestigt	Front einer Schublade oder Ausziehtür
Nivellierfuß / Chromfuß	Standfuß, gleicht Bodenunebenheiten aus	Fuß unten an der untersten Kugelreihe
Lenkrolle	Rolle statt Fuß, mit oder ohne Arretierung	Rolle unten an der untersten Kugelreihe

Der wichtigste Punkt vor jeder Bestellung: Systemmaß ist nicht Realmaß

Das ist der häufigste Grund für Fehlbestellungen und für die Rückmeldung „das Teil ist zu kurz".

Bei USM Haller wird jede Größe als Systemmaß angegeben. Das Systemmaß ist das standardisierte Rastermaß des Möbelsystems. Das tatsächlich nachgemessene Bauteil ist immer etwas kleiner als sein Systemmaß, weil es passgenau in das Raster gehört. Ein Bauteil in voller Systemmaß-Länge ließe sich gar nicht montieren.

Bauteil	Umrechnung	Beispiel
Rohr	Realmaß = Systemmaß − 18 mm	Systemmaß 250 → nachgemessen 232 mm Systemmaß 750 → nachgemessen 732 mm
Tablar	Realmaß = Systemmaß − 15 mm (je Seite)	Systemmaß 750 × 350 → nachgemessen 735 × 335 mm

Praktisch heißt das: Miss dein altes Teil nach und kommst auf 232 mm, dann brauchst du ein Rohr im Systemmaß 250 – und nicht etwa ein 230er. Bestell immer nach Systemmaß. Wenn du unsicher bist, rechne deinen gemessenen Wert plus 18 mm (Rohr) beziehungsweise plus 15 mm je Seite (Tablar) und runde auf das nächste geführte Systemmaß.

Rohre

Rohre sind verchromt und werden im 4er-Set geliefert. Farbvarianten gibt es bei Rohren nicht – sie sind im System immer verchromt.

Geführte Systemmaße

Systemmaß	Realmaß (Systemmaß − 18 mm)
100 mm	82 mm
175 mm	157 mm
250 mm	232 mm
350 mm	332 mm
395 mm	377 mm
500 mm	482 mm
750 mm	732 mm

Ausführungen

Ausführung	Geführte Systemmaße	Wofür
Rohr mit Loch	750	Positionen, an denen von unten verschraubt wird
Schlitzrohr	350 · 395 · 500 · 750	Das Schlitzrohr hat zwei seitliche Schlitze – Öffnungen für einen Inbusschlüssel mit rundem Kopf. Damit lassen sich zwei bestehende Möbelelemente schnell miteinander verbinden oder wieder voneinander lösen (demontieren).

Wichtig: Prüf vor der Bestellung, ob dein defektes Rohr ein Loch oder zwei Schlitze hat. Ein glattes Standardrohr passt an dieser Position nicht als Ersatz.

→ Rohre ansehen
→ Ausführlich: Rohr für USM Haller ersetzen – welche Länge, mit Loch oder Schlitzrohr?

Kugeln und Konnektoren

Die Kugel ist der Knotenpunkt des Systems. Sie besteht aus massivem Messing mit verchromter Oberfläche und nimmt bis zu sechs Rohre auf. Kugeln gibt es in nur einer Ausführung – ein Maß, keine Farbvarianten. Du musst also nichts ausmessen.

→ Kugeln ansehen

Der Konnektor sitzt verborgen im Rohrende und verschraubt das Rohr in der Kugel. Er wird sichtbar, sobald du ein Rohr aus der Kugel löst. Konnektoren sind Verschleißteile: Wenn eine Verbindung wackelt, obwohl Rohr und Kugel unbeschädigt sind, liegt es meist am Konnektor.

Steckt der Konnektor beim Zerlegen im Rohr fest: Konnektor aus dem Rohr holen – ohne Konnektorzieher.

→ Konnektoren ansehen

Werkzeug: Von der Rohrseite ziehst du den Konnektor mit einem Inbus 5 mm fest oder löst ihn. Dafür gibt es den HAUS Lab Montagestab mit Zentrierkugel für Rohre mit Systemmaß 500 und 750.

Zur Demontage brauchst du zwei Inbusschlüssel: 4 mm für die Schraube durch die Kugel, 5 mm für die Schraube durch das Rohr.

→ Schritt für Schritt im Video: Rohr, Kugel und Konnektor verbinden

Tablare: Außentablar oder Innentablar?

Das ist die zweithäufigste Verwechslung. Beide sehen auf den ersten Blick ähnlich aus, unterscheiden sich aber deutlich an der Oberfläche.

	Außentablar	Innentablar
Oberfläche	glatt	umlaufende Löcher
Befestigung von Komponenten	nur auf einer Seite	auf beiden Seiten
Position im Möbel	Boden, Deckel, Außenseite	vertikal zwischen zwei benachbarten Fächern

So bestimmst du es: Schau auf die Oberfläche. Ist sie glatt, ist es ein Außentablar. Hat sie umlaufende Löcher – über die Komponenten auf beiden Seiten befestigt werden –, ist es ein Innentablar.

Geführte Systemmaße (Länge × Tiefe)

Außentablar	Innentablar
750 × 750 · 750 × 500 · 750 × 350 · 750 × 250 · 750 × 175 · 750 × 100	500 × 350 · 500 × 250 · 500 × 175 · 500 × 100
500 × 500 · 500 × 395 · 500 × 350 · 500 × 250 · 500 × 175 · 500 × 100	350 × 350 · 350 × 250 · 350 × 175 · 350 × 100
350 × 350 · 350 × 250 · 350 × 175 · 350 × 100 · 250 × 250	250 × 250

Glas-Tablar

Aus 6 mm Einscheiben-Sicherheitsglas (ESG), klar. Wird als Komplett-Set inklusive vier glänzend verchromter Chromecken geliefert. Geführte Systemmaße: 750 × 500, 750 × 350, 500 × 500, 500 × 350 und 350 × 350.

Schwerlast-Glastablar

Aus 8 mm Einscheiben-Sicherheitsglas (ESG), Rückseite weiß lackiert, alle vier Kanten gefast. Wird wie das Glas-Tablar mit Montageset in den Rahmen eingebaut – aber mit unsichtbarer Halterung statt Chromecken. Von außen sind keine Ecken zu sehen, die Fläche wirkt clean und edel. Tragfähiger und robuster als das 6-mm-Glas-Tablar und am besten geeignet als Einbauplatte für Konsolentisch, Schreibtisch und großen Couchtisch. Geführte Systemmaße: 750 × 750, 750 × 500 und 500 × 500. Inklusive Montageset.

→ Alle Tablare ansehen
→ Schwerlast-Glastablar mit unsichtbarer Halterung · Spiegel-Tablar
→ Ausführlich: Tablar und Klapptür als Ersatzteil – Kompatibilität, Maße, Ausführungen
→ Schritt für Schritt im Video: Tablar einsetzen und ausbauen · Glas-Tablar mit Chromecken einsetzen

Zwischentablar

Das Zwischentablar sitzt innerhalb eines Fachs und wird mit dem beiliegenden Montageset an den beiden Seitenwänden befestigt – beide Seitenwände müssen deshalb vorhanden sein. Die Höhe ist frei wählbar, auch mehrere Zwischentablare in einem Fach sind möglich. Geführte Systemmaße (Breite × Tiefe): 750 × 500, 750 × 350, 500 × 500, 500 × 350, 350 × 500 und 350 × 350 mm – achte auf die Reihenfolge.

Magazinständer (Schrägtablar)

Der Magazinständer hat vorn eine schräge Ablagefläche für Zeitschriften, Prospekte und Kataloge. Die Fläche lässt sich hochklappen und oben feststellen, dahinter bleibt das Fach als Stauraum nutzbar. Geführte Systemmaße (Breite × Höhe): 750 × 350 und 500 × 350 mm. Inklusive Montageset.

→ Zwischentablar: Reinweiß RAL 9010 · Graphitschwarz RAL 9011
→ Magazinständer: Reinweiß RAL 9010 · Graphitschwarz RAL 9011

Klapptüren und Glas-Türen

Bei Türen gilt eine andere Maßlogik als bei Tablaren: Das Systemmaß wird als Länge × Höhe angegeben, nicht als Länge × Tiefe.

Klapptür (Metall)

Geführte Systemmaße: 750 × 350, 750 × 250, 750 × 175, 500 × 350, 500 × 250, 500 × 175 und 350 × 350.

Im Lieferumfang ist das komplette Montageset enthalten: Federbänder, Türgriff, Metallwinkel und Soft-Close-Dämpfung für geräuscharmes Schließen.

Glas-Tür

Aus Glas mit Griff und Scharnieren in Chrom-Optik, inklusive Montageset. Geführte Systemmaße: 750 × 350 und 500 × 350.

Wichtig bei der Bestellung: Achte darauf, ob die Scharniere bei dir auf einer Glas-Seitenwand oder auf einer Metall-Seitenwand montiert werden. Die Beschläge unterscheiden sich – die passende Ausführung wählst du direkt auf der Produktseite aus.

→ Türen ansehen
→ Schritt für Schritt im Video: Klapptür einsetzen und Federkraft einstellen · Glas-Tür einsetzen

Auszug und Schublade

Auszug und Schublade bestehen aus bis zu drei Teilen: dem Ausziehtablar (Boden auf zwei Teleskopschienen), dem Einlegerahmen (die vier Wände) und der Schubladenfront (Front mit Griff). Daraus ergeben sich vier Varianten: Ausziehtablar allein, Schublade ohne Front, Ausziehtür und vollständige Schublade. Alle drei Teile gibt es bei HAUS Lab einzeln – so ersetzt du nur das Teil, das beschädigt ist.

Geführte Systemmaße: Ausziehtablar 750 × 500, 750 × 350, 500 × 500, 500 × 350 und 350 × 350 mm (Breite × Tiefe) · Einlegerahmen 750 × 500, 750 × 350, 500 × 500, 500 × 350 und 350 × 350 mm (Breite × Tiefe, 185 mm hoch, für Fächer ab 250 mm Systemhöhe) · Schubladenfront 750 × 350, 500 × 350, 350 × 350, 750 × 250 und 500 × 250 mm (Breite × Höhe). Den Einlegerahmen wählst du immer im selben Systemmaß wie das Ausziehtablar, die Schubladenfront in derselben Breite wie das Ausziehtablar und in der Höhe deines Fachs (350 mm breit nur für Fächer mit 350 mm Systemhöhe).

Wichtig: Die Teleskopschienen des HAUS Lab Ausziehtablars sind technisch anders aufgebaut als bei USM und passen nicht mit Schienen von USM zusammen. Ersetze deshalb immer beide Schienen – im Komplett-Set sind beide enthalten.

→ Ausziehtablar: Reinweiß RAL 9010 · Graphitschwarz RAL 9011
→ Einlegerahmen: Reinweiß RAL 9010 · Graphitschwarz RAL 9011
→ Schubladenfront: Reinweiß RAL 9010 · Graphitschwarz RAL 9011
→ Ausführlich: Schublade für USM Haller: Ausziehtablar, Einlegerahmen und Ausziehtür erklärt

Füße und Rollen

Steht das Möbel wackelig oder ist ein Fuß beschädigt, ist fast immer das Bodenteil betroffen – nicht die Konstruktion darüber.

Teil	Wofür
Nivellierfuß	Höhenausgleich bei unebenem Boden
Chromfuß	Sichtbarer Standfuß in Chrom
Lenkrolle mit Arretierung	Rollbares Möbel, feststellbar
Lenkrolle ohne Arretierung	Rollbares Möbel, frei laufend

Bei Rollen gilt: Meist werden zwei arretierbare und zwei frei laufende Rollen kombiniert. Prüf an deinem Möbel, welche der beiden Ausführungen defekt ist.

→ Montagezubehör ansehen

Farben: Welcher Ton ist der richtige?

Die lackierten Ersatzteile von HAUS Lab – Tablare und Klapptüren – sind Neuware und werden im gleichen Verfahren wie USM hergestellt: Pulverbeschichtung, in den gleichen RAL-Tönen. HAUS Lab führt viele Farben in USM-Standardtönen; welche davon aktuell verfügbar sind, siehst du direkt im Shop auf der jeweiligen Produktseite.

Rohre, Kugeln und Konnektoren sind immer verchromt und haben keine Farbvarianten. Glas-Tablare und Glas-Türen sind aus klarem ESG.

Welcher Farbname zu welchem RAL-Code gehört, welche USM-Töne gar keinen offiziellen RAL-Code haben und wie du deinen Ton sicher bestimmst, steht ausführlich im eigenen Farb-Ratgeber:

→ USM Haller Farben und RAL-Zuordnung: farblich passendes Ersatzteil finden

Wenn du dir bei deinem Farbton unsicher bist: Fotografier das Bauteil bei Tageslicht neben einem weißen Blatt Papier und schreib uns – wir gleichen ab.

Welches Teil ist bei mir defekt? Schnelldiagnose

Symptom	Wahrscheinliche Ursache	Ersatzteil
Verbindung wackelt, Rohr und Kugel sehen intakt aus	Konnektor ausgeschlagen	Konnektor
Rohr verbogen oder verkratzt	Rohr	Rohr im passenden Systemmaß
Kugel eingedrückt oder Gewinde defekt	Kugel	Kugel
Fläche verkratzt, verbeult oder durchgerostet	Tablar	Außen- oder Innentablar
Tür schließt nicht bündig oder fällt zu	Federbänder / Dämpfung	Klapptür inkl. Montageset
Teleskopschiene oder Boden des Auszugs beschädigt	Ausziehtablar	Ausziehtablar-Komplett-Set inkl. Teleskopschienen
Wand der Schublade verbogen oder verloren	Einlegerahmen	Einlegerahmen im Systemmaß des Ausziehtablars
Front der Schublade verbogen, verkratzt oder Lack beschädigt	Schubladenfront	Schubladenfront inkl. Montageset
Möbel steht schief, ein Fuß ist beschädigt	Fuß	Nivellier- oder Chromfuß
Rolle blockiert oder lässt sich nicht feststellen	Rolle	Lenkrolle mit / ohne Arretierung

Häufige Fragen

Kann ich Ersatzteile für USM Haller einzeln nachbestellen?

Ja. Das System ist modular aufgebaut, jedes Bauteil lässt sich einzeln lösen und tauschen. Du brauchst dafür weder eine Rechnung noch eine Seriennummer – nur Bauteiltyp, Systemmaß und Farbe.

Wo kaufe ich kompatible Ersatzteile für USM Haller?

HAUS Lab ist ein unabhängiger Hersteller kompatibler Ersatzteile mit Sitz in Köln und liefert Rohre, Kugeln, Konnektoren, Tablare, Klapptüren, Glas-Türen, Füße und Rollen einzeln und im Set.

Warum ist mein neues Rohr kürzer als bestellt?

Weil bei USM Haller das Systemmaß angegeben wird, nicht das Realmaß. Ein Rohr im Systemmaß 250 misst nachgemessen 232 mm – das sind die vorgeschriebenen 18 mm Abzug, damit es zwischen die Kugeln passt. Das Teil ist maßhaltig.

Welches Werkzeug brauche ich für den Austausch?

Du brauchst zwei Inbusschlüssel: 4 mm für die Schraube durch die Kugel, 5 mm für die Schraube durch das Rohr. Leg eine Decke unter das Möbel, um Kratzer an Metall und Boden zu vermeiden.

Wie messe ich mein Tablar richtig aus?

Miss Länge und Tiefe der vorhandenen Fläche und rechne je Seite 15 mm dazu – das Ergebnis ist das Systemmaß, nach dem du bestellst. Ein nachgemessenes Tablar von 735 × 335 mm entspricht dem Systemmaß 750 × 350.

Woran erkenne ich, ob ich ein Innen- oder Außentablar brauche?

An der Oberfläche: Das Außentablar ist glatt, das Innentablar hat umlaufende Löcher. Über diese Löcher werden beim Innentablar Komponenten auf beiden angrenzenden Seiten befestigt – beim Außentablar nur auf einer.

Was ist der Unterschied zwischen Schlitzrohr und Rohr mit Loch?

Ein Rohr mit Loch ist ein glattes Rohr mit einer Bohrung für die Verschraubung von unten. Das Schlitzrohr hat zwei seitliche Schlitze – Öffnungen für einen Inbusschlüssel mit rundem Kopf. Damit lassen sich zwei bestehende Möbelelemente schnell miteinander verbinden oder wieder voneinander lösen (demontieren).

Kann ich lackierte Teile selbst nachlackieren?

Die Oberflächen sind pulverbeschichtet und im Ofen eingebrannt. Eine Ausbesserung mit Sprühlack unterscheidet sich in Glanzgrad und Struktur und bleibt in der Regel sichtbar. Bei deutlich beschädigten Flächen ist der Austausch des Bauteils das saubere Ergebnis.

Wie lange dauert die Lieferung?

Die Lieferzeit findest du tagesaktuell auf der jeweiligen Produktseite.
