HAUS Lab Einlegerahmen RAL 9010 Reinweiß für USM Haller – für Ausziehtablar und Ausziehtür
- Versandkostenfrei innerhalb Deutschlands
- 30 Tage Rückgaberecht
- 5 Jahre Garantie

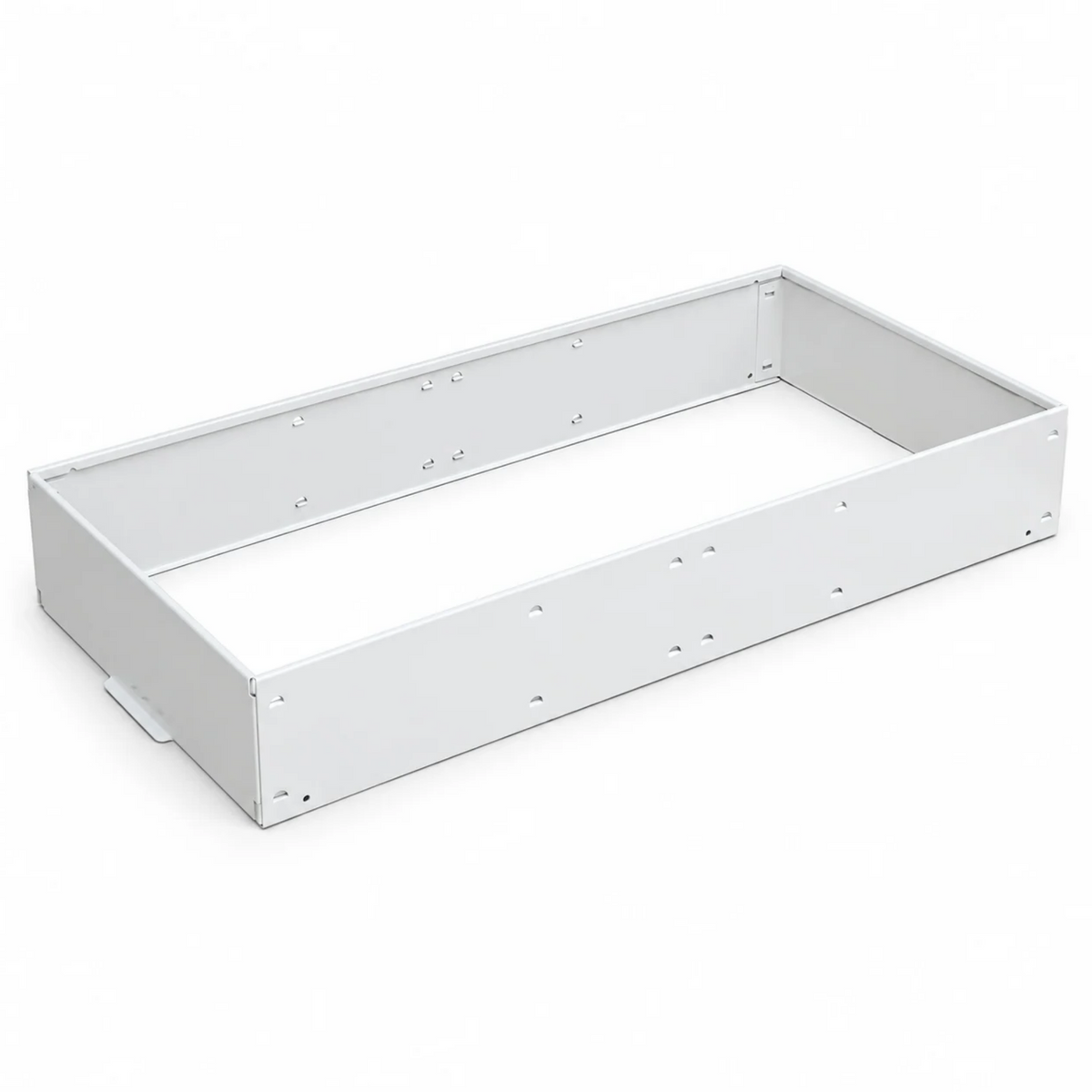

Der HAUS Lab Einlegerahmen ist ein Ersatzteil für Möbel des USM Haller Systems. Er wird auf ein Ausziehtablar gestellt und bildet zusammen mit ihm die Schublade: Das Ausziehtablar ist der Boden, der Einlegerahmen die vier Wände. Gefertigt aus pulverbeschichtetem Stahl in RAL 9010 Reinweiß, 185 mm hoch, passend für Fächer ab Systemhöhe 250 mm.
Was ist im Lieferumfang enthalten?

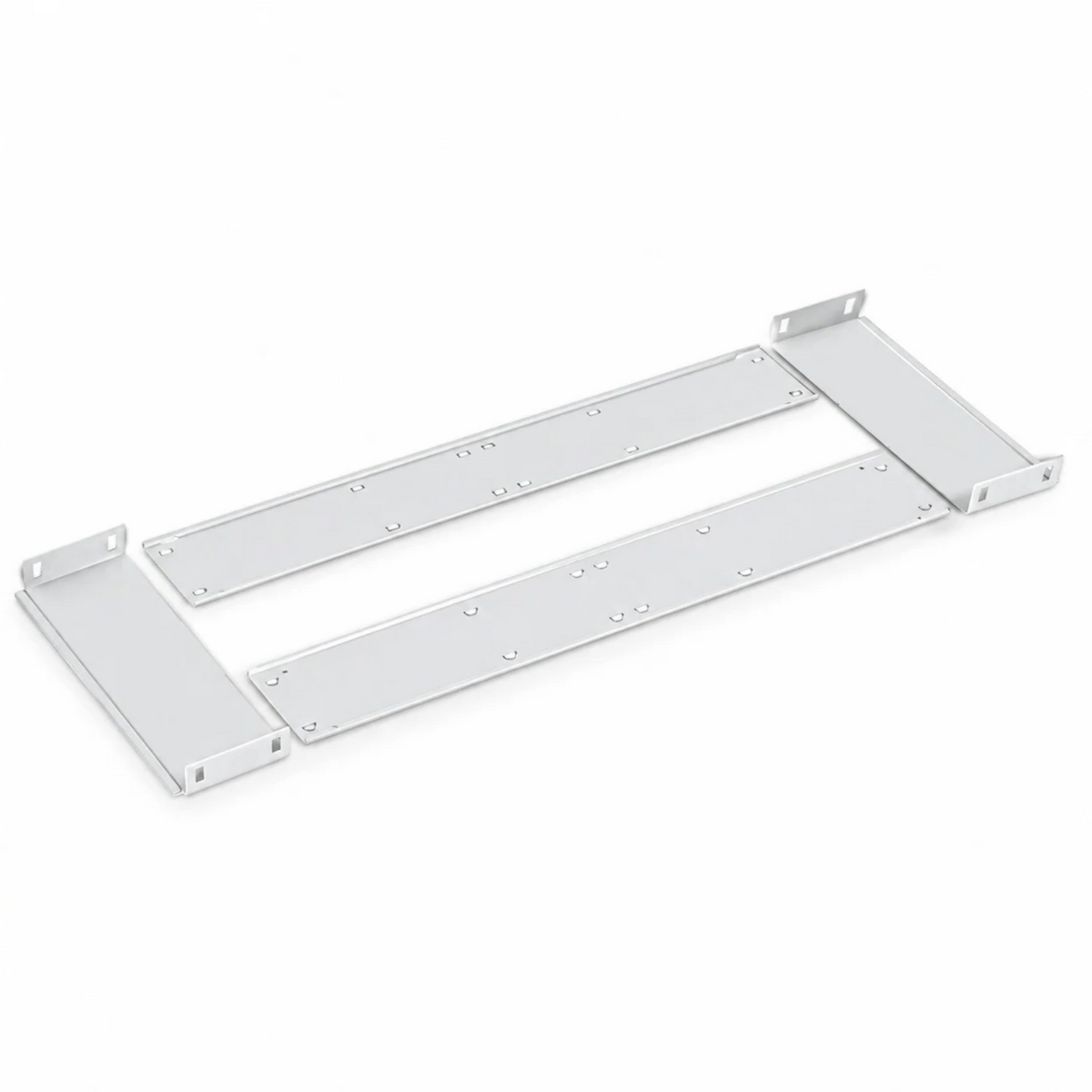

- 2 × Seitenteil, Stahl pulverbeschichtet, RAL 9010 Reinweiß
- 2 × Stirnteil, Stahl pulverbeschichtet, RAL 9010 Reinweiß
Die vier Teile werden zu einem Rahmen zusammengesteckt – Schrauben brauchst du dafür nicht. Einen eigenen Boden hat der Rahmen nicht, den bildet das Ausziehtablar.
Welche Größe passt?
Der Einlegerahmen muss dasselbe Systemmaß haben wie dein Ausziehtablar bzw. dein Fach, gemessen von Kugelmitte zu Kugelmitte. Die erste Zahl ist die Breite, die zweite die Tiefe, die dritte die Rahmenhöhe. Achte auf die Reihenfolge und wähle immer dasselbe Systemmaß wie dein Ausziehtablar.
| Systemmaß (Breite × Tiefe × Höhe) | Passende Fachhöhe | Artikelnummer |
|---|---|---|
| 750 × 500 × 185 mm | ab 250 mm | EINLRAWE750500 |
| 750 × 350 × 185 mm | ab 250 mm | EINLRAWE750350 |
| 500 × 500 × 185 mm | ab 250 mm | EINLRAWE500500 |
| 500 × 350 × 185 mm | ab 250 mm | EINLRAWE500350 |
| 350 × 350 × 185 mm | ab 250 mm | EINLRAWE350350 |
Was brauche ich dazu?
Ein Ausziehtablar mit demselben Systemmaß (Breite × Tiefe) in einem Fach ab Systemhöhe 250 mm. Der Einlegerahmen wird auf das Ausziehtablar gestellt – mit oder ohne Schubladenfront. Das Ausziehtablar ist nicht im Lieferumfang enthalten.

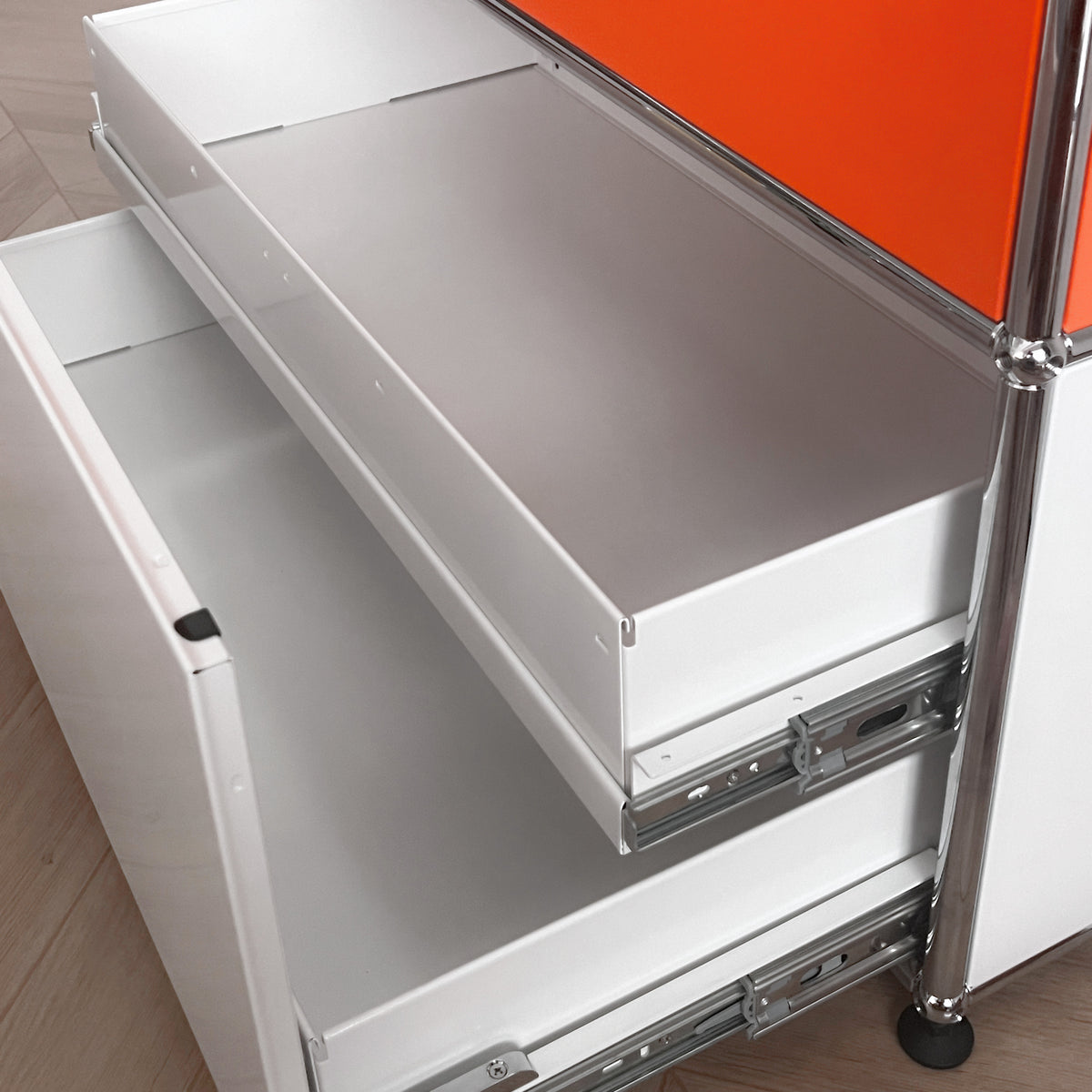

Wie sind Auszug und Schublade aufgebaut?
Auszug und Schublade bestehen im USM Haller System aus bis zu drei Teilen. Welche Ausführung dein Möbel hat, erkennst du am Fach:
- Ausziehtablar allein: ausziehbarer Boden mit Teleskopschienen, ohne Wände und ohne Front.

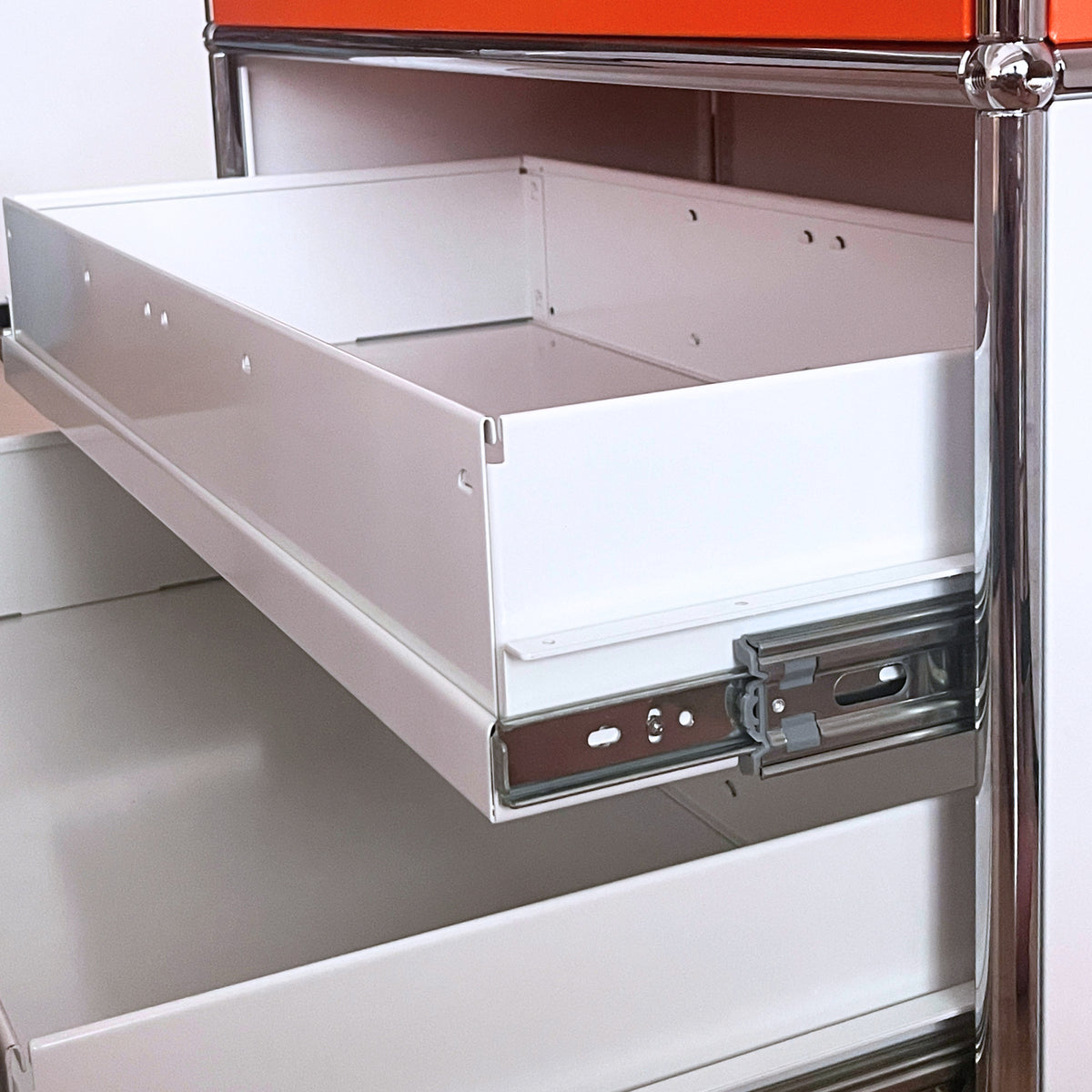

- Ausziehtablar + Einlegerahmen: Schublade ohne Front.
- Ausziehtablar + Schubladenfront: Auszug mit Front, ohne Wände – auch „Ausziehtür“ genannt.
- Ausziehtablar + Einlegerahmen + Schubladenfront: vollständige Schublade.
Alle drei Teile gibt es bei HAUS Lab einzeln. So ersetzt du nur das Teil, das beschädigt ist.
Wie du deine Variante erkennst und welche Maße gelten, zeigt der Ratgeber Schublade für USM Haller – mit Schema-Grafiken und Fotos zu allen vier Varianten.
Wofür ist der Einlegerahmen gedacht?
Als Ersatz für einen beschädigten, verbogenen oder verloren gegangenen Einlegerahmen in einem bestehenden Möbel des USM Haller Systems. Bei sehr alten Möbeln können Teile abweichen. Wenn du unsicher bist, schick uns vor der Bestellung ein Foto deines Fachs an info@haus-lab.de.
Material und Farbe
Der Rahmen ist aus Stahl gefertigt und in RAL 9010 Reinweiß pulverbeschichtet – derselbe RAL-Ton wie bei den HAUS Lab Ausziehtablaren, Schubladenfronten, Innen- und Außentablaren sowie Klapptüren in Reinweiß. Entwickelt in Deutschland.
Weitere Ersatzteile in RAL 9010 Reinweiß
- Ausziehtablar – ausziehbarer Boden mit zwei Teleskopschienen, als Komplett-Set
- Schubladenfront – Front für das Ausziehtablar, inklusive Montageset mit Griff
- Magazinständer (Schrägtablar) – schräge, hochklappbare Ablage für Zeitschriften und Prospekte, inklusive Montageset
- Zwischentablar – Fachboden zwischen den beiden Seitenwänden, Höhe frei wählbar, inklusive Montageset
Den Einlegerahmen gibt es auch in RAL 9011 Graphitschwarz.
Hinweis: HAUS Lab ist ein unabhängiger Anbieter und steht in keiner geschäftlichen Verbindung zur USM U. Schärer Söhne AG. „USM“ und „USM Haller“ sind Marken der USM U. Schärer Söhne AG und werden hier ausschließlich als Hinweis auf die Bestimmung unserer Leistungen und Ersatzteile verwendet.
Hauptmerkmale
Technische Angabe
Lieferumfang
Garantiebedingungen
1. Garantiegeber
Luckhouse GmbH, Hohenstaufenring 62, 50674 Köln
info@HAUS-Lab.de · +49 174 8075681
2. Garantiedauer und erfasste Produkte
Wir gewähren auf alle von HAUS Lab hergestellten und verkauften Produkte eine freiwillige Garantie von 5 Jahren ab dem Datum des Erstkaufs. Die Garantie wird ohne zusätzliche Kosten gewährt und gilt für die gesamte Ware, nicht nur für einzelne Bestandteile.
3. Umfang der Garantie
Wir garantieren, dass das Produkt bei normaler, bestimmungsgemäßer Verwendung während der Garantiedauer seine erforderlichen Funktionen und seine Leistung behält (gewerbliche Haltbarkeitsgarantie im Sinne von Artikel 17 der Richtlinie (EU) 2019/771, § 443 Absatz 2 und § 479 Absatz 3 BGB). Erfasst sind insbesondere Material- und Herstellungsfehler, die bei normalem, sachgemäßem Gebrauch auftreten.
Im Garantiefall leisten wir nach unserer Wahl: kostenlose Reparatur des Produkts oder kostenlosen Ersatz des Produkts. Ersetzte Teile gehen in unser Eigentum über.
4. Voraussetzungen für die Garantieleistung
Ein Garantieanspruch besteht nur, wenn das Produkt bestimmungsgemäß verwendet wurde, die Montage-, Pflege- und Nutzungshinweise beachtet wurden, keine unsachgemäßen Eingriffe, Veränderungen oder Reparaturen vorgenommen wurden und ein Kaufnachweis (z. B. Rechnung oder Lieferschein) vorgelegt wird.
5. Ausschluss der Garantie
Ausgeschlossen sind insbesondere: üblicher Verschleiß und natürliche Abnutzung, soweit die Funktion des Produkts dadurch nicht beeinträchtigt wird; Schäden durch unsachgemäße Montage oder Nutzung; Schäden durch äußere Einflüsse wie Feuchtigkeit, Hitze, Chemikalien oder mechanische Gewalt; optische Beeinträchtigungen, die die Funktion nicht beeinflussen; Folgeschäden und mittelbare Schäden.
6. Inanspruchnahme der Garantie
Wenden Sie sich an unseren Kundenservice und übermitteln Sie eine Beschreibung des Mangels, ggf. Bildmaterial und einen gültigen Kaufnachweis. Nach Prüfung informieren wir Sie über das weitere Vorgehen. Die Garantieleistung ist für Sie kostenfrei; die Kosten für Versand und Rücksendung im Garantiefall tragen wir.
7. Gesetzliche Gewährleistung
Diese Garantie gewährt Ihnen zusätzliche Rechte und lässt Ihre gesetzlichen Gewährleistungsansprüche nach §§ 437 ff. BGB unberührt. Die Inanspruchnahme der gesetzlichen Gewährleistung ist kostenfrei und nicht an diese Garantie gebunden.
8. Geltungsbereich
Diese Garantie gilt für Käufe und die Nutzung innerhalb der Bundesrepublik Deutschland. Die Garantiezusage gilt ausschließlich für den privaten Hausgebrauch.
9. Stand
Diese Garantiebedingungen gelten für Käufe ab dem 25. August 2026. Maßgeblich ist die zum Zeitpunkt Ihres Kaufs veröffentlichte Fassung. Zur vollständigen Garantieseite
Pflege
Sicherheit & Herstellerangaben
Hersteller
HAUS Lab – eine Marke der Luckhouse GmbH
Hohenstaufenring 62, 50674 Köln, Deutschland
E-Mail: info@haus-lab.de · Telefon: +49 174 8075681
Verantwortlicher Wirtschaftsakteur in der EU im Sinne der Verordnung (EU) 2023/988: Luckhouse GmbH, Anschrift wie oben. In Deutschland entwickelt.
Bestimmungsgemäße Verwendung
Ersatzteil zur Reparatur, Instandsetzung und Instandhaltung bestehender Möbel. Montage durch fachkundige Personen.
Sicherheits- und Warnhinweise
- Nur in einwandfreiem Zustand und bestimmungsgemäß verwenden.
- Verbindungen vor Belastung auf festen Sitz prüfen.
- Enthält ggf. Kleinteile – von Kindern unter 3 Jahren fernhalten.
- Nicht als Sitz- oder Trittfläche belasten.
Video-Anleitung
Ratgeber
5 Jahre HAUS-Lab-Garantie — zusätzlich zu Ihren gesetzlichen Rechten von 2 Jahren, nicht statt ihnen. Garantiebedingungen
Gewerbliche Haltbarkeitsgarantie der Luckhouse GmbH (HAUS Lab): 5 Jahre, unentgeltlich, für die gesamte Ware. Details: Garantiebedingungen. Ihre gesetzlichen Gewährleistungsrechte bleiben unberührt.
Gesetzliche Gewährleistung: mindestens 2 Jahre für in der EU verkaufte Waren — unabhängig von unserer 5-Jahres-Garantie.
Ergänzende Produkte
HAUS Lab Einlegerahmen RAL 9010 Reinweiß für USM Haller – für Ausziehtablar und Ausziehtür
Teil defekt oder Einbau unsicher?
Reparatur, Instandsetzung und passende Premium-Ersatzteile aus einer Hand – wir kommen zu dir, im Umkreis von 250 km um Köln.
FAQs
Welche Fachhöhe braucht der Einlegerahmen?
Der Einlegerahmen ist 185 mm hoch und passt in Fächer ab 250 mm Systemhöhe. Für Fächer mit 175 mm Systemhöhe gibt es bei HAUS Lab keinen Einlegerahmen.
Hat der Einlegerahmen einen eigenen Boden?
Nein. Den Boden bildet das Ausziehtablar, auf das der Einlegerahmen gestellt wird. Wähle immer dasselbe Systemmaß (Breite × Tiefe) wie beim Ausziehtablar. Das Ausziehtablar ist nicht im Lieferumfang enthalten.
Wie wird der Einlegerahmen montiert?
Die zwei Seitenteile und zwei Stirnteile werden zu einem Rahmen zusammengesteckt – Schrauben brauchst du dafür nicht. Anschließend stellst du den Rahmen auf das Ausziehtablar.
Passt der Einlegerahmen auf ein Ausziehtablar von USM?
Ja. Einlegerahmen und Schubladenfront von HAUS Lab passen auch zu einem vorhandenen Ausziehtablar von USM. Nicht kombinieren lassen sich nur die Teleskopschienen, weil sie technisch unterschiedlich aufgebaut sind.
