Stoßbügel montieren: warum er zuerst an die Kugel muss – Anleitung mit Video

Der Stoßbügel ist der Griff am Bar- und Servierwagen. Er sieht simpel aus – und trotzdem scheitert die Montage regelmäßig an einer Kleinigkeit: an der Reihenfolge. Wer den Bügel zuletzt ansetzt, kommt an die Schraube nicht mehr heran. In dieser Anleitung zeigen wir dir, warum das so ist und wie du es richtig machst.

Warum der Bügel zuerst an die Kugel muss

Die Schraube im Konnektor ist von zwei Seiten erreichbar: vorne mit vier Millimetern durch die Kugel, hinten mit fünf Millimetern der Länge nach durch das Rohr. Bei einem geraden Rohr hast du deshalb beide Wege – du kannst den Konnektor auch dann noch festziehen, wenn schon alles zusammensteckt.

Beim Stoßbügel fällt der Weg durchs Rohr weg. Der Bügel ist gebogen, der Schlüssel lässt sich nicht durchschieben. Übrig bleibt nur der kurze 4-mm-Zugang durch die Kugel. Und der ist verdeckt, sobald die Baugruppe am Möbel sitzt.

Daraus folgt die einzige funktionierende Reihenfolge: erst Konnektor und Bügel mit der Kugel verschrauben, dann die fertige Baugruppe ans Möbel setzen.

Unser Bügel hat keinen fest eingebauten Konnektor

Das ist der zweite Punkt, der beim Auspacken für Stirnrunzeln sorgt: An unseren Bügelenden sitzt kein integrierter Konnektor. Stattdessen verwendest du zwei normale Konnektoren – dieselben, die überall sonst im System stecken. Optik und Funktion bleiben gleich.

Bügel mit integriertem Konnektor lassen sich in beliebiger Reihenfolge montieren. Unserer nicht – weil die Schraube des normalen Konnektors eben nur durch die Kugel erreichbar ist. Genau deshalb gibt es diese Anleitung.

Konnektoren findest du hier, Kugeln hier.

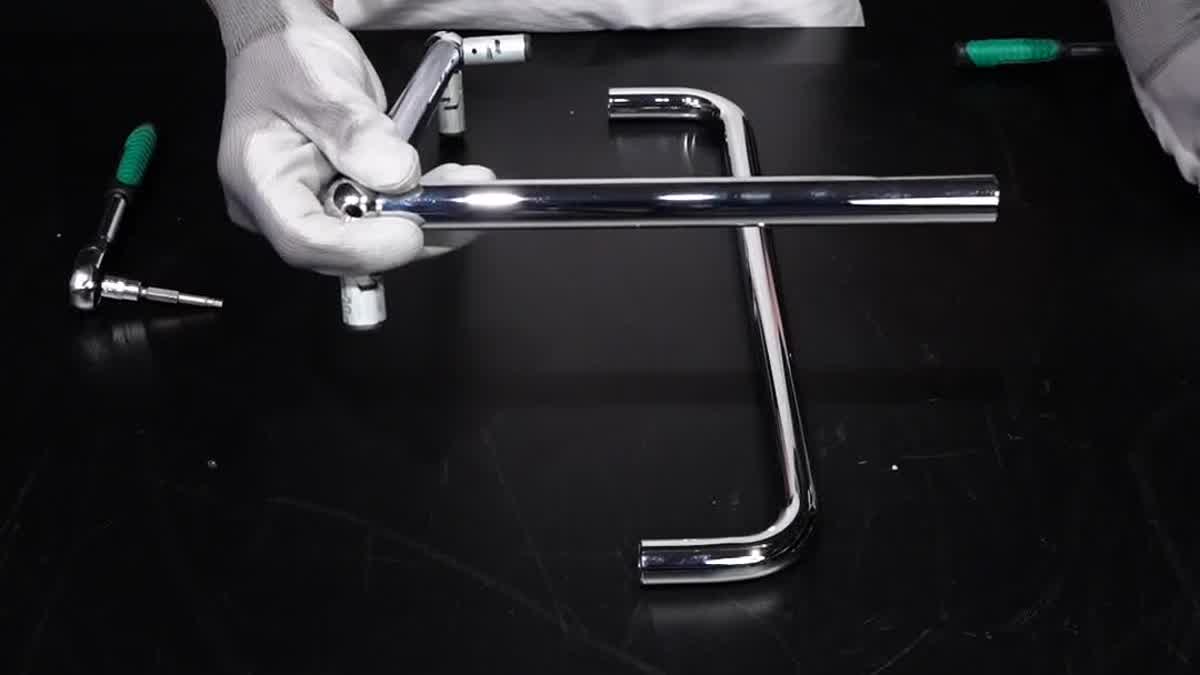

Das brauchst du

• Stoßbügel im Systemmaß 350 oder 500 mm
• Rohr in der gleichen Länge wie der Bügel, mit zwei vormontierten Kugeln
• Zwei normale Konnektoren
• Inbusschlüssel 4 mm

Stoßbügel montieren – Schritt für Schritt

1. Konnektor auf die Kugel setzen

Setz den ersten Konnektor auf die Kugel. Noch nicht festziehen – der Bügel muss zuerst drauf.

2. Stoßbügel auf den Konnektor stecken

Schieb das Bügelende auf den Konnektor, bis es sauber anliegt. Achte darauf, dass der Bügel gerade sitzt und nicht verkantet.

3. Mit 4 mm durch die Kugel festziehen

Jetzt den Inbusschlüssel durch die Kugel ansetzen und den Konnektor festziehen. Die zweite Seite genauso: Konnektor auf die Kugel, Bügel aufstecken, durch die Kugel festziehen.

Erst wenn beide Seiten fest sind, kommt die Baugruppe ans Möbel. Wie Rohr und Kugel grundsätzlich zusammenkommen, zeigen wir dir im Ratgeber „Rohr, Kugel und Konnektor verbinden".

Häufige Fragen

Warum lässt sich mein Stoßbügel nicht mehr festziehen?
Weil er zuletzt montiert wurde. Der Zugang zur Konnektorschraube führt beim gebogenen Bügel ausschließlich durch die Kugel – sitzt die Baugruppe schon am Möbel, ist dieser Zugang verdeckt. Lösung: Bügel wieder abnehmen und in der richtigen Reihenfolge montieren.

Kann ich den Konnektor durch das Bügelrohr festziehen?
Nein. Das funktioniert nur bei geraden Rohren (5 mm der Länge nach). Der Bügel ist gebogen, der Schlüssel kommt nicht durch.

Welche Schlüsselweite brauche ich?
4 mm durch die Kugel. Der 5-mm-Weg durch das Rohr entfällt beim Bügel.

Sind Konnektoren beim Bügel dabei?
Nein. Du brauchst zwei normale Konnektoren – die bestellst du separat mit.

Wird der 350er anders montiert als der 500er?
Nein, die Montage ist identisch. Der Unterschied ist nur das Systemmaß: Der Bügel muss zum Rohr in derselben Länge passen.

Du kommst nicht weiter oder ein Teil fehlt? Zum Stoßbügel · Alle Video-Anleitungen – oder schreib uns einfach.
